Grafisk tidtabell

Från Svensk MJ-Wiki
Hoppa till: navigering, sök

En grafisk tidtabell visar tågens rörelser som streck och deras tidpunkter för ankomst till de olika stationerna på en bana eller ett banavsnitt. Man skiljer ibland mellan godståg, persontåg och blandade tåg genom olika tjocklek på strecken. Tågnummer brukar anges längs med respektive streck. Tiden visas normalt vågrätt, medan sträckan visas lodrätt.

Tidtabell KFJ 1933.jpg

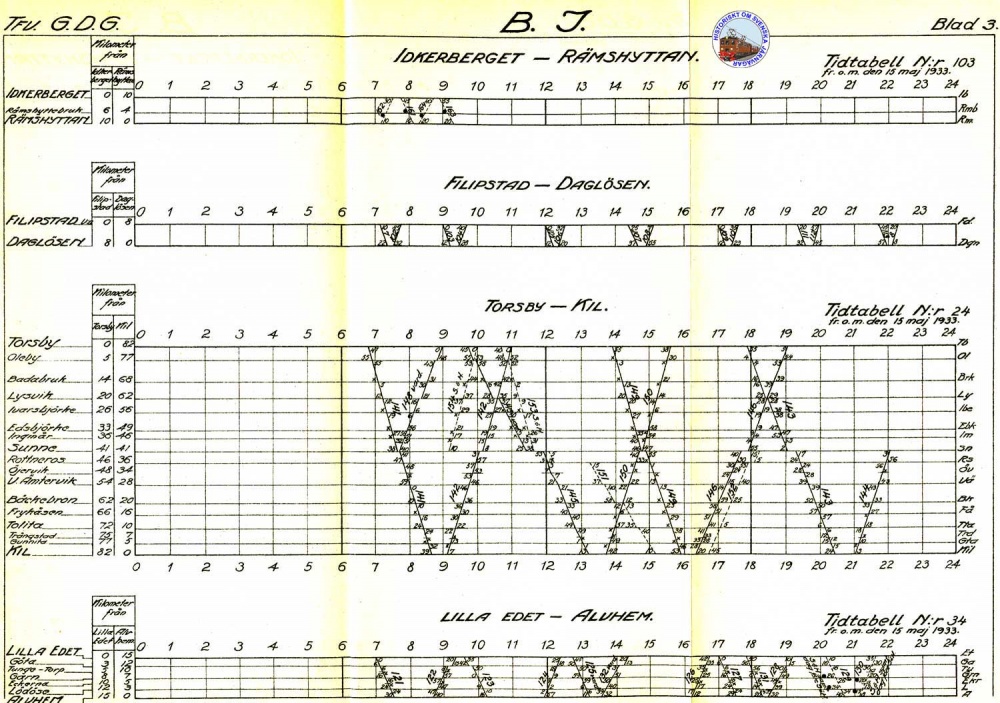

Grafisk tidtabell från några bibanor till BJ 1933.

Hos förebilden tilldelar Trafikverket hela nummerserier (2-3-4-5-siffriga) för olika slags tåg och operatörer. På modellen kan man förenkla detta drastiskt; äldre tidtabeller från ensilda järnvägar har i regel kortare nummer, se exemplet från BJ ovan.

Andra wiki-artiklar om trafik mm.

Introduktion till MJ-trafik
Metoder för kontroll av modelljärnvägar
Säkerhetstjänst för MJ
Tjänstetidtabell
Tågordning
Vagnslasttrafik
Överföringstrafik
Intermodal trafik

Tryckta referenser

Administrativa avdelningen: Ändrade tågslagsbenämningar. Nya tågnummer (SJC 6: 32). Stockholm: författaren 1965 (Bl.a. nya tågnummerserier).

Jan Bergsten: "Tjänstetidtabeller." i Allt om Hobby nr 1/1970 (Om förebildens tidtabeller, såväl grafiska som tjänstetidtabeller).

Leif Elgh: "Kör efter tidtabell!" i Allt om Hobby nr 8/1975 (Användning av grafisk tidtabell m.m.).

Leif Elgh: "Wadköping tur och retur." i Allt om Hobby nr 8/1979 (Tidtabellstrafik på hembana).

Leif Elgh: "Tågtid i Torup." i järnvägar! nr 2/1982 (Trafiken i Torup en dag 1981, förklarad med en grafisk tidtabell).
