Med överföringstrafik avses i detta sammanhang att transportera fordon med en spårvidd på en järnväg med en annan spårvidd.

Bakgrund[redigera]

När smalspåriga järnvägar byggdes uppstod behovet av att överföra laster mellan spårvidderna. Under 1800-talet gjordes detta med omlastning för hand, och löneläget var sådant att det inte medförde några ohanterliga kostnader. När man efter sekelskiftet 1900 ökade trafiken med tankvagnar och träkolstransporter, uppstod ett behov av att slippa omlastning mellan spårvidderna. Framför allt handlade det om att få fram normalspåriga vagnar på smalspåriga järnvägar.

I Europa utkristalliserade sig två lösningar tidigt:

  • Överföringstrallor (även kända som rullbockar), som med gafflar stöder direkt på den normalspåriga vagnens hjulaxlar. Till fördelarna hör att normalspårsvagnarna inte kommer så högt, till nackdelarna hör att det är svårt att ordna med bromsar och att det inte går att transportera treaxliga vagnar och vagnar med korta boggier på överföringstrallor. Trallorna kopplas med stångkoppel eller direkt med normalspårsvagnarnas koppel.
  • Överföringsvagnar (även kända som grodor eller transportörer), som har en ram som man ställer normalspårsvagnen på. Dessa blir högre än trallorna, men kan hantera de flesta normalspårsvagnar och kan förses med broms. Överföringsvagnar kopplades oftast med stångkoppel.

Den s.k. lastprofilen (d.v.s. vilken höjd och bredd fordonen får ha) är normalt mindre på smalspårsbanor än på normalspårsbanor. För att kunna överföra normalspårsvagnar måste fria rummet därför utvidgas, ibland mer än för normalspår (eftersom upplastade normalspårspårsvagnar kommer högre). Detta innebar kostnader för smalspårsbanorna, som ibland införde begränsningar på att överföringstrafik inte fick gå på hela banan eller på hur höga de överförda vagnarna fick vara.

Överföringstrallor[redigera]

I Sverige var inte överföringstrallor så vanligt, Det var endast DHJ i Dannemora (1902) och ÖCJ i Åtvidaberg (1906) som fick trafiktillstånd. DHJ övergick tidigt till överföringsvagnar, men i Åtvidaberg fanns trallorna kvar tills smalspårstrafiken upphörde 1964. I Åtvidaberg användes en smalspårig koppelvagn med buffertar och normalspårskoppel i ena änden för att koppla normalspårsvagnarna. Trallorna i Åtvidaberg fick endast användas inom stationsområdet, men det finns i uppgifter att de använts på längre sträckor (till Falerum), då med sth 20 km/h.

Åtvidaberg överföringstrallor

Överföringstrallor i lastningsgropen på Åtvidabergs station. Utanför trallorna syns normalspårsskenorna. Foto B. Kindvall, Samlingsportalen Jvm.KDAA16202

Vagnar på överföringstrallor

Normalspårsvagnar på överföringstrallor på Åtvidabergs station, sannolikt 1950-tal. Foto B. Kindvall, Samlingsportalen Jvm.KDAA16203

Överföringsvagnar[redigera]

Standardlösningen i Sverige blev i stället överföringsvagnar. NKlJ började med överföringsvagnar på linjen Finnshyttan-Hagfors 1908, främst för träkolstransporter. Denna lösning kom sedan användas av många smalspårsbanor efterhand som de hade möjligheter att göra investeringen i överföringsvagnar och utvidgning av fria rummet. Allt eftersom de normalspåriga godsvagnarna blev större beställdes längre överföringsvagnar. Utbyggnaden av överföringstrafik fortsatte när SJ hade övertagit många smalspårsbanor under 1940-talet, i strävan att reducera trafikkostnaderna. 1961 uppger SJ att vagnslaster på normalspårsvagnar kan nå alla delar av SJ:s återstående smalspårsnät. SJ kom att standardisera överföringsvagnarna till Q37p, som beställdes i ansenliga mängder.

Överföringstrafiken med normalspårsvagnar på smalspår försvann sedan i takt med att smalspårsbanorna avvecklades 1958-1991. Idag är endast Roslagsbanan kvar, och där bedrivs sedan 1970-talet ingen godstrafik.

ULB Qo 302

ULB Qo 302, leveransfoto från Nohab 1929. Källa Samlingsportalen Jvm.KDAJ02344

NVHJ Qo 5000

NVHJ Qo 5000 lastad med SJ Gmh 13161 i Ankarsrum 1929. Notera stångkopplen. Källa Samlingsportalen Jvm.KDAJ02344

SJ Q37p 300015

SJ Q37p 300015 lastad med SJ Or 39358 med kolskrov i Kalmar Västra på 1940-talet. Källa Samlingsportalen Jvm.KDAJ02344

Skara 70-tal

SJ Os och Oms på fyra Q37p i Skara på 1970-talet. Källa Samlingsportalen Jvm.KDAJ04933

Smalspår på normalspår[redigera]

När SJ blev ägare till smalspårsbanor på skilda håll i landet, uppstod också ett behov en rationell hantering av rullande materiel, såväl avseende omfördelning mellan olika smalspårsbanor som vid revisioner. För att kunna transportera smalspårsfordon på normalspårsnätet skaffade SJ ett antal vagnar litt Q37, som främst använts i detta syfte, och för nyleveranser av fordon.

Normalspåriga överföringsvagnar Q37 har också använts i begränsad omfattning för kommersiell trafik. Ett exempel är leveransen av motorvagnståg från ASJ till de Colombianska järnvägarna. Dessa gick på överföringsvagn från fabrken i Tannefors utanför Linköping till lämplig hamn, sannolikt Göteborg. När behovet av överföringsvagnarna minskade i samband med avvecklingen av smalspårsbanorna fick de nya sporadiska trafikuppgifter som djuplastningsvagnar för skrymmande gods.

SJ Q37

SJ Q37 i Åtvidaberg 1956, förflyttning av SJ YCo5p 808 till Västergötland. Källa Samlingsportalen Jvm.KDAJ00455

Överföringstrafik i modell[redigera]

Skala H0[redigera]

  • Bemo har sedan många år överföringstrallor för H0e och H0m, katalognummer 2010 600, 2210 600, 2010 800, 2010 802, 2210 800, 2210 802.
  • Weinert har överföringstrallor i byggsats, katalognummer 6258 (H0m), 6058 (H0e).
  • På 1960-talet producerade Zeuke/Herr en överföringsvagn för H0m.
  • 1989 släppte Liliput en överföringsvagn för H0e som färdigmodell, som har kommit i några serier sedan dess. Katalognummer L291904, L291905, L291906, L291907, L291909.
  • Weinert har byggsatser till överföringsvagnar, katalognummer 6235 (H0m tryckluftbrom), 6242 (H0m vakuumbroms), 6035 (H0e tryckluftbroms), 6042 (H0e vakuumbroms).
  • Veit Modellbau har en överföringsvagn för H0e, katalognummer 76020.
  • 2007 släppte Dekaler & etsat en SJ Q37p för H0n3 som byggsats i etsad mässing.

Byggsvenskt Q37p

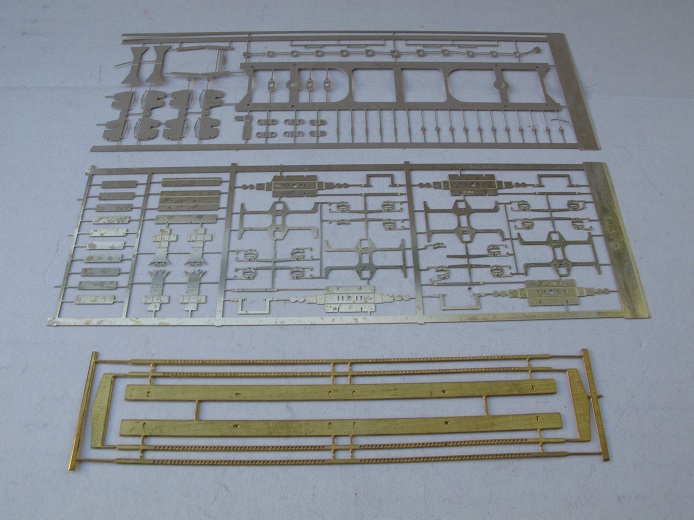

Byggsats till SJ Q37p från Dekaler & Etsat/Byggsvenskt. Foto Ola Ahlström

Skala 0[redigera]

  • Peter Herrmann har haft byggsatser i mässingsgjutgods av överföringstrallor i 0e.
  • Henke har byggsatser i mässingsgjutgods av överföringstrallor i 0e.
  • Henke har haft en modell av en "Sächsische Rollwagen" i 0e som plastbyggsats.
  • Landala modelltåg producerar en byggsats i mässing av en littera Q37p, för 0e eller 0n3s.

Skala G[redigera]

  • Train-Line 45 erbjuder överföringsvagnar, katalognummer 3247400, 3047200.
