Historik

Mellan 1958 och 1960 skaffade SJ treaxliga lådvagnar littera Ia, främst avsedda malmtrafik i mellansverige. Vagnarna hade fällbara gavlar för tippning i vagnvändare, samt portar i sidorna. Vagnarna byggdes i två varianter, en med luckor längs med sidorna (200 st., 1958) och en utan (248 st., 1960). Så småningom fick vissa vagnar en påbyggnad i trä för ökad lastvolym. Vid övergången till UIC-littera 1967 fick vagnar med luckor littera E och vagnar utan littera El. Vagnarna gick kvar i trafik t.o.m. 1990-talet.

Huvuddimensioner

Löb: 10,0 m
Hjulbas: 3,25+3,25 m
Lastgräns C: 46,5 ton
Lastlängd: 8,76 m
Lastbredd: 2,76 m
Väggarnas höjd: 1,50 m
Golvyta: 24,0 m2
Rymd: 36 m3
Sth: 70 (t.o.m. 90) km/h
Broms: tryckluft
Märkning: -

Bilder

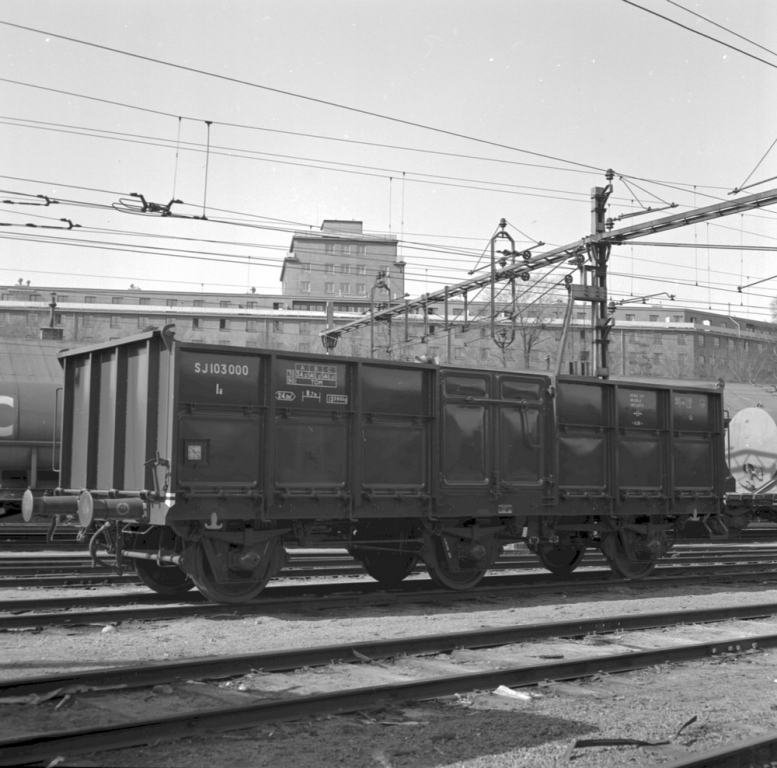

SJ Ia 103000 1958. Källa Samlingsportalen Jvm.KBDB07859

Littera Ia i Modell

Skala H0

Modellproduktion E

Modellproduktions E, Foto Ola Ahlström

Modellproduktion El

Modellproduktions El, Foto Ola Ahlström

Wiki-sidor om godsvagnar

Sammanställning över SJ godsvagnar

Tryckta referenser

Jan-Erik Heikefelt: Svenska modelltåg skala 1:87, 1941-2001, Huddinge: H-felt förlag 2001.

Bo Japlin & Hans Nilsson: "Byggtips. Mellansvensk malmvagn." i Allt om Hobby nr 6/1989 (Konvertering av Piko-vagn till Ia).

Tommy Bergquist: "Byggtips. Så här bygger du SJ:s lådvagn litt E och El i skala H0." i Allt om Hobby nr 7/1994 (Scratchbygge).

LOK: "Modellproduktions E-vagnar." i Allt om Hobby nr 2/1996, s. 70.

Webreferenser

Järnvägshistoriskt forum: När kom Ia/E-vagnarna?

SJ särtryck 637

SJ Godsvagnar 1971

SJ Godsvagnar 1983

SJ Godsvagnar 1991
