EJ godsvagn m/1893

Historik

TGOJ-banorna skaffade sig treaxliga malmvagnar för skoplossning fr.o.m. 1893. Vagnarna var konstruerade av VABIS, underredet utgick från SJ 1886 års underrede. Bromsade vagnar hade yttre bromsarsäte. Till 1906 byggdes 930 vagnar, som fördelades över de tre TGOJ-banorna. Littera var från början P, ändrat till M2 1916, Mss2 1923 och åter M2 1941. Vagnarna togs ur trafik på 1950-talet.

Även andra enskilda järnvägar skaffade sig vagnar av denna typ: BJ 50 littera M1, SWB 30 littera M1, KNJ 15 vagnar och NKJ 10 vagnar. Ett antal BJ-vagnar togs över av SJ med littera Iamu och slopades 1957.

Huvuddimensioner med/utan broms

Löb: 6,67 m
Hjulbas: 1,825+1,825 m
Lastgräns: 20,0 ton
Lastlängd: 5,38 m
Lastbredd: 2,38 m
Vägghöjd: 0,75 m
Golvyta: 13,0 m2
Broms: skruvbroms/-
Märkning: -

Bilder

OFWJ P vid leveransen från VABIS. Källa Digitalt museum TEKA0159597

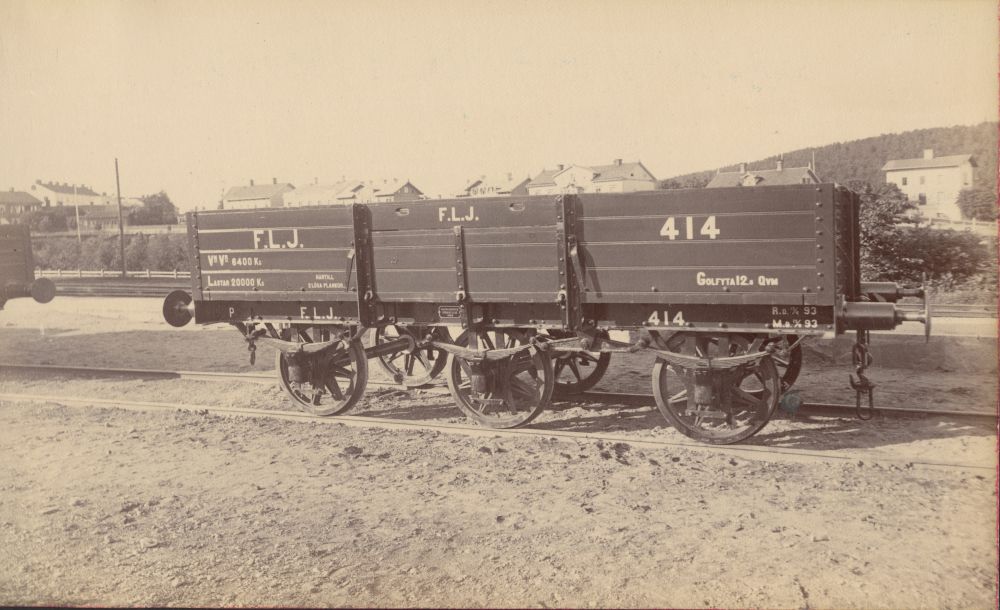

FLJ P vid leveransen från VABIS. Källa Digitalt museum TEKA0159596

Malmutlastning i Oxelösund 1899. Källa Digitalt museum JvmKAGF00223

BJ malmvagnar vid Borlänge 1920. Källa Digitalt museum JvmKBAA00972

Littera P i modell

Skala H0

• Perl byggsatser i plywood

  - OFWJ litt P 550 (1973).

  - ÖKJ litt P 1050 (1973).

• Perl etsade byggsatser

  - Katalognummer OFWJ-P550 OFWJ litt P 550 (1975).

  - Katalognummer ÖKJ-P1050 ÖKJ litt P 1050 (1975).

• VVA etsade byggsatser

  - Katalognummer 2018: malmvagn 20 ton (2002).

  - Katalognummer 2049: set med tre malmvagnar 20 ton (2020).

Wiki-sidor om godsvagnar

Sammanställning över EJ godsvagnar, SJ godsvagnar
GDG (Portalsida)
NBJ (Portalsida)
SWB (Portalsida)
TGOJ (Portalsida)

Webreferenser - förebild

Historiskt.nu: Öppna godsvagnar hos GDG

WNJ.se: Bergslagsbanornas malmvagnar under 1930-talet, utrustning, utseende och märkning

Tryckta referenser - förebild

Erik Sundström: "Treaxliga malmvagnar - Bergslagen 1890-tal." i Svenska Godsvagnar Normalspår 1856-1956, Gävle: Trafikverkets museer 2010, s. 136 f.

Vincent Ahlberg: Bergslagernas Jänvägsaktiebolag 1872-1922. Göteborg: Bergslagernas Järnvägar 1923, s. 276.

"1893 års trämalmvagnar." i Skarvjärnet nr 3-4/1968 (Ritning).

Rune Ekegren, Leif Dahl, & Erik Sundström: Historik över den rullande materielen vid Stockholm-Westerås-Bergslagens Jernvägar (SJK 8). Stockholm: Svenska Järnvägsklubben 1971, s. 226 f.

"Ritning till den malmvagnstyp som byggdes i 595 exemplar. Skala 1:87. Ritning 231." i Lennart Welander: VABIS järnvägsvagnar 1891-1911. Stockholm: Streiffert & Co 1991, s. 83.

Erik Sundström & Christer Fredriksson: TGOJ lok och vagnar. Malmö: Frank Stenvalls förlag 2016, s. 273 ff.

Tryckta referenser - modell

Jan-Erik Heikefelt: Svenska modelltåg skala 1:87. 1941-2001. Huddinge: H-felt förlag 2001, sid. 86 ff.

"Nya svenska vagnar." i Allt om Hobby nr 8/1973, s. 10 (Gs och M-vagnar från Perl).

Claes Mattisson: "Korta trämalmvagnar hos bergslagsbanorna." i Christer Engström, Rutger Friberg & Lars Olov Karlsson (red.): Allt om modelltåg 8. Tips för modelljärnvägen. Stockholm: Allt om hobby 2008 (20-tons och 30-tons malmvagnar från TGOJ och NBJ i byggsatser från VVA).
