SJ ellok litt Rb

Från Svensk MJ-Wiki
Hoppa till: navigering, sök

Historik

För att börja studera en möjlig ersättare till D-loken beställde SJ sex lok litt Rb för prov och försök. Rb delades in i Rb1, Rb2 och Rb3 (två lok vardera) med delvis olika konstruktionslösningar. Rb1 fick likströmsmotorer och likriktare, medan övriga Rb hade konventionella växelströmsmotorer. ASEA levererade Rb1 i samarbete med ASJ och Kockums. Rb2 levererades av Nohab och Rb3 av Motala Verkstad, bägge dessa fick elektrisk utrusning av ASEA. Samtliga Rb var utrustade med strömavtagare typ LLXJE 135. Loken var multippelkörbara, Rb1 endast med Rb1 och Rb2 och Rb3 med varandra. Utförande på boggier och detaljer varierade en del mellan serierna. Loken målades orange med dekor i vitt, blågrått tak, mörkgrå korgunderkant samt grå boggier. Rb1 1001 byggdes om med tyristorstyrning 1965 som en testbädd inför införandet av Rc. Lok av liknande konstruktion som Rb kom också att exporteras till flera länder.

Rb-loken levererades 1962, och användes både till provdrift och i ordinarie trafik. Rb1 1001 testades inledningsvis i tunga snälltåg och godståg i Norrland. Övriga Rb sattes in i snälltåg mellan Göteborg och Stockholm, främst i tågparen 27/28 och 47/48. När Rc började levereras 1967 flyttades Rb till Stockholm-Malmö, Stockholm-Sundsvall och Stockholm-Östersund-Storlien. Loken avställdes 1974-1976 och skrotades tio år senare.

Huvuddimensioner Rb1/Rb2/Rb3

Löb: 15,47 m
Hjulbas: 7,7+2,7/7,7+3,0/7,7+2,9 m
Tjänstevikt: 74,4/73,6/75,2 ton
Axeltryck: 18,6/18,4/18,8 ton
Effekt: 3200/3300/3300 kW
Sth: 120 km/h
Broms: tryckluft
Axelföljd: Bo'Bo'

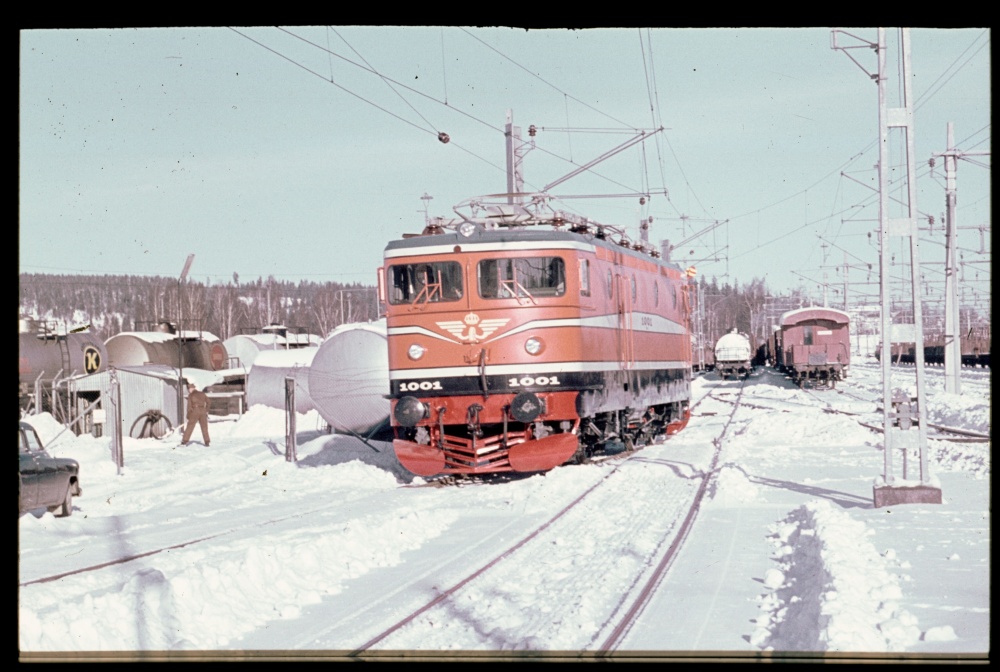

SJ Rb1 1001.jpg

SJ Rb1 1001. Foto Hans Eriksson, Digitalt Museum JvmKEAH00017

SJ Rb3 1005.jpg

SJ Rb3 1005 i Flen 1964. Foto Herman Thorén, Digitalt Museum JvmKDAM04446

SJ Rb3 1006.jpg

SJ Rb3 1006 i Stockholm 1962. Källa Digitalt museum JvmKBDB11806

Litt Rb i modell

Skala H0

  • 1975 släppte Hobby-Teknik en littera Rb1 som etsplåt, katalognummer E16.
  • 1997 släppte René Sjöstrand etsplåtar till Rb1, Rb2 och Rb3.
  • 2019 aviserade One:87 Rb1 som färdiga småseriemodeller.

Länkar

Lok
Svenska lok

Tryckta referenser - förebild

René Sjöstrand: "Elektrolok littera Rb." i Krister Brandt (red.): Modelltåg -99. ...och i morgon är pappa stins. Stockholm: Allt om hobby 1998 (Detaljerad redovisning av förebilden, ritning, samt tips om modellbygge).

Jens Dahlström & René Sjöstrand: "Ett ellok sett från ovan." i Krister Brandt (red.): Modelltåg -98. Projekt. Stockholm: Allt om Hobby 1997 (Om strömavtagare och övriga detaljer på ett elloks tak).

Tore Nordin, Lennart Wretman & Ove Grundstedt: Svenska ellok. En bok om det svenska ellokets historia (SJK 67). Stockholm: Svenska Järnvägsklubben 1998.

Tryckta referenser - modell

Jan-Erik Heikefelt: Svenska modelltåg skala 1:87, 1941-2001. Huddinge: H-felt förlag 2001.

René Sjöstrand: "Elektrolok littera Rb." i Krister Brandt (red.): Modelltåg -99. ...och i morgon är pappa stins. Stockholm: Allt om hobby 1998 (Detaljerad redovisning av förebilden, ritning, samt tips om modellbygge).
