Historik

Baserat på erfarenheterna från lokomotorerna Z61, Z62 och Z63 begärde SJ in offerter på lokomotorer av litt Z65 1960. Kalmar verkstad hade det lägsta erbjudandet och fick därmed beställningen. Det antagna anbudet avsåg en något förstorad och kraftigare version av Z43. SJ önskade dock ge Z65 en yttre form och färgsättning, som var "för ögat tilltalande", varför SJ själva bekostade en ny konstruktion och design. Den huvudansvarige för detta var Rune Hasp på maskintekniska byrån. Z65 gavs en ny form, en färgsättning i blått, vitt och rött, liknande den till T43, men med färgerna i omvänd ordning, och helt ny SJ-logotyp. Z65 hade från början en Rolls-Royce diesel C8TFL på 365 hk och hydraulisk kraftöverföring. Loken var multipelkörbara två och två.

En första lokomotor, Z65 489, premiärvisades 1961. De första serieleveranserna kom igång 1962, och fram till 1967 levererades totalt 102 stycken Z65 till SJ. Dessutom byggdes fyra Z65 till industrier (KYJ, Smedjebackens valsverk, Åmmeberg och Gruvöns bruk). Två av dessa köptes senare av SJ. Z65 användes främst för växling, men lokalgodståg med Z65 har också förekommit. Vissa Z65 har fått motorerna utbytta efter hand. På 1970-talet målades Z65 om i SJ:s nya färgsättning för diesellok i mörkblått och orange. T43 och T44 fick liknande målningschema.

I början av 1990-talet moderniserade SJ 50 stycken Z65 med nya motorer (Scania DSI-1447) och ny växellåda med nytt littera Z70. För att få plats med den nya utrustningen höjdes Z70 med ett par decimeter mellan korgen och ramen. Z70 var från början orange-blå, men några hann målas om i SJ:s blå färgschema innan Green Cargo tog över.

När Green Cargo bildades 2001 fördes Z70 över dit. Kvarvarande Z65 hamnade bland annat hos Tågab, TGOJ och Banverket (litt. DAL). Idag (2018) finns fortfarande ett fåtal Z65 kvar i trafik.

2013 började GC ställa av Z70 och 2014 hade samtliga tagits ur trafik. Vissa har sålts, bland annat till Hector Rail och Ofotbanan.

Huvuddimensioner Z65/Z70

Löb: 9,24 m
Hjulbas: 4,0 m
Tjänstevikt: 30/34 ton
Axeltryck: 15/17 ton
Effekt: 265/333 kW
Sth: 60 km/h
Broms: tryckluft
Kraftöverföring: dieselhydraulisk
Axelföljd: B

Bilder

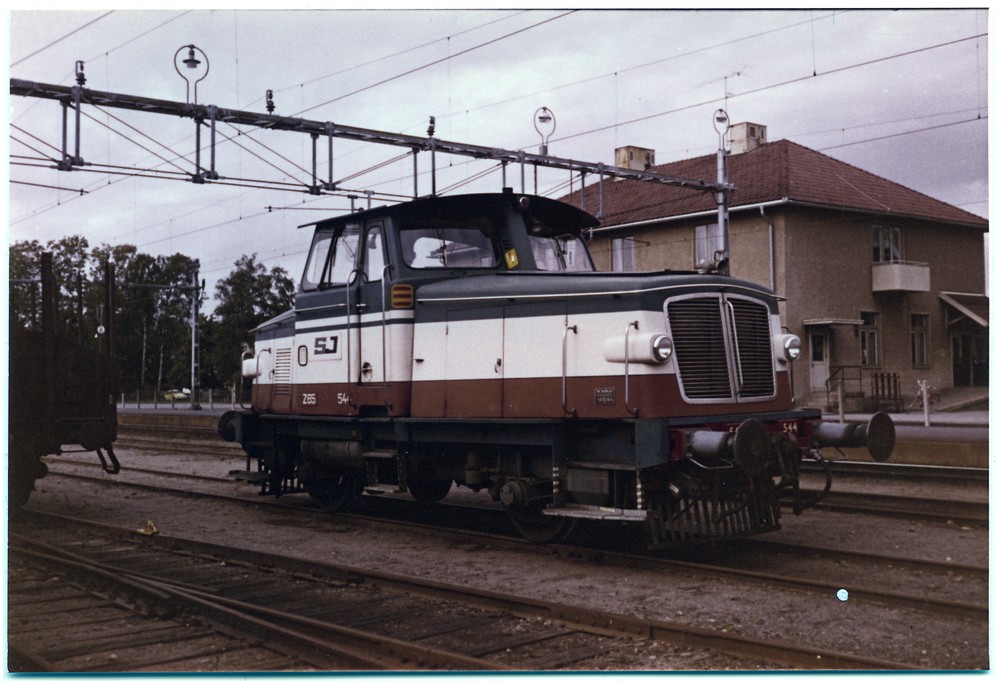

SJ Z65 544 i Vara 1974 med ursprunglig färgsättning. Källa Samlingsportalen Jvm.KDAJ07328

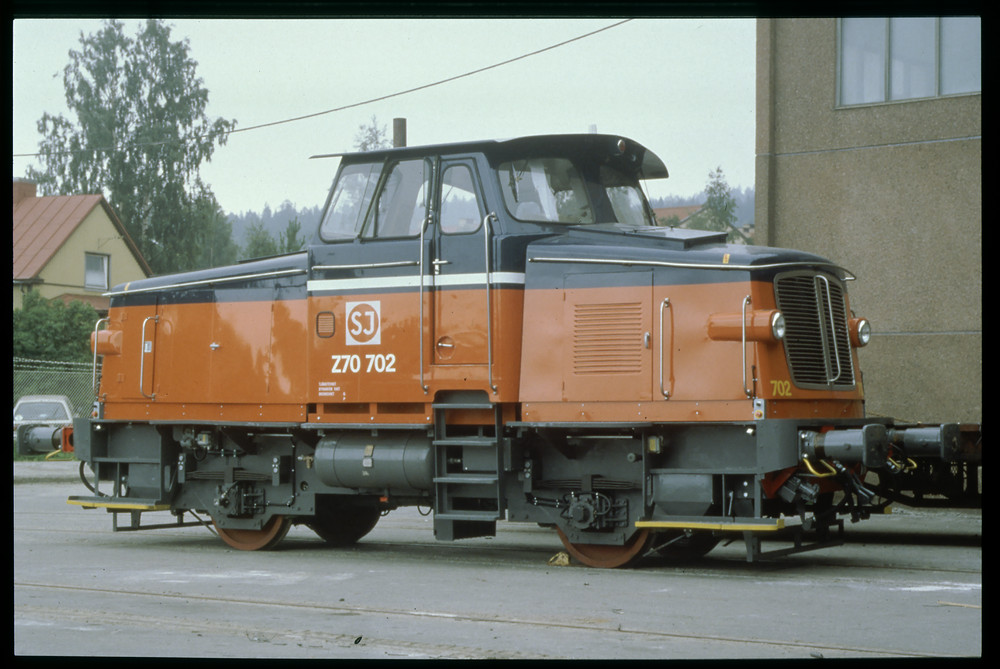

SJ Z70 702 i blå/orange färgsättning. Källa Samlingsportalen Jvm.KEAE00263

Litt Z65 i modell

Skala H0

  • Jeco färdigmodeller och byggsatser i vitmetall, samtliga med katalognummer J02. Tillverkade av DJH.
    - SJ litt Z65 orange/blå DC & AC (1988/1989).
    - SJ litt Z65 blå/vit/röd DC & AC (1989).
    - SJ litt Z65 orange/blå ny drivning, DC & AC (1995).
    - SJ litt Z65 blå/vit/röd ny drivning, DC & AC (1995).
    - BV litt QZ65 DC & AC (1995).
    - SJ litt Z70 orange/blå, endast byggsats, DC & AC (1995).

Jeco Z65 II.jpeg

Jecos Z65 från 1988. Foto Ola Ahlström
  • Jeco färdigmodeller i plast.
    - Katalognummer Z65-A110 (DC), Z65-A160 (DCC ljud), Z65-B110 (AC), Z65-B160 (MFX ljud) SJ litt Z65 nr 519 orange/blå (2016).
    - Katalognummer Z65-A120 (DC), Z65-A170 (DCC ljud), Z65-B120 (AC), Z65-B170 (MFX ljud) SJ litt Z65 nr 536 orange/blå (2016).
    - Katalognummer Z65-A210 (DC), Z65-A260 (DCC ljud), Z65-B210 (AC), Z65-B260 (MFX ljud) SJ litt Z65 nr 505 blå/vit/röd (2016).
    - Katalognummer Z65-A220 (DC), Z65-A270 (DCC ljud), Z65-B220 (AC), Z65-B270 (MFX ljud) SJ litt Z65 nr 572 blå/vit/röd (2016).
    - Katalognummer Z65-A310 (DC), Z65-A360 (DCC ljud), Z65-B310 (AC), Z65-B360 (MFX ljud) BV litt DAL nr 3182D gul/mörkblå/svart (2016).
    - Katalognummer Z65-A330 (DC), Z65-A380 (DCC ljud), Z65-B330 (AC), Z65-B380 (MFX ljud) TÅGAB litt Z65 nr 206 silver/röd (2016).
    - Katalognummer Z70-A610 (DC), Z70-A660 (DCC ljud), Z70-B610 (AC), Z70-B660 (MFX ljud) SJ litt Z70 nr 721 orange/blå (2016).
    - Katalognummer Z70-A611 (DC), Z70-A661 (DCC ljud), Z70-B611 (AC), Z70-B661 (MFX ljud) SJ litt Z70 nr 738 ljusblå/mörkblå/röd (2016).
    - Katalognummer Z70-A510 (DC), Z70-A560 (DCC ljud), Z70-B510 (AC), Z70-B560 (MFX ljud) GC litt Z70 nr 701 orange/blå (2016).
    - Katalognummer Z70-A710 (DC), Z70-A760 (DCC ljud), Z70-B710 (AC), Z70-B760 (MFX ljud) GC litt Z70 nr 746 ljusblå/mörkblå/röd (2016).
    - Katalognummer Z70-A910 (DC), Z70-A960 (DCC ljud), Z70-B910 (AC), Z70-B960 (MFX ljud) NRFAB litt Z70 nr 716 svart/ljusgrå (2016).
    - Katalognummer Z70-A920 (DC), Z70-A970 (DCC ljud), Z70-B920 (AC), Z70-B970 (MFX ljud) HCTOR litt 921 nr 921.002 mörkgrå/vit/orange "Elwood" (2016).
    - Katalognummer Z71-A810 (DC), Z71-A860 (DCC ljud), Z71-B810 (AC), Z71-B860 (MFX ljud) OBAS litt Z71 nr 744 vit/gul/ljusgrå (2016).
    - Katalognummer Z71-A811 (DC), Z71-A861 (DCC ljud), Z71-B911 (AC), Z71-B861 (MFX ljud) OBAS litt Z71 nr 707 vit/gul/ljusgrå (2016).

Wiki-sidor om lok

Lok
Svenska lok
TGOJ (Portalsida om TGOJ)

Tryckta referenser - förebild

Frank Edgar: "SJ:s lokomotor Z65 och Z70." i Modelljärnvägsmagasinet nr 54/2023 (Bakgrund och ritningar).

"SJ littera Z65." i Allt om Hobby nr 7/1977 (Ritning).

Malte Ljunggren & Anders Jansson: 100 år på spår - Kalmar. Från Kalmar Verkstad till Bombardier Transportation (SJK 75). Stockholm: Svenska Järnvägsklubben 2002.

Lars Olov Karlsson: "Lokomotorerna av typerna Z65 och Z70." i Allt om Hobby nr 6-7/2016 (Beskrivning).

Redaktionen: "Jeco littera Z65 i H0." i Modelljärnvägsmagasinet nr 27/2016 (Snabbtitt och ritning).

Lars Olov Karlsson & Lennart Nilsson: SJ:s lokomotorer. Malmö: Frank Stenvalls förlag 2021, s. 136-145, 158-159.

Tryckta referenser - modell

Jan-Erik Heikefelt: Svenska modelltåg skala 1:87. 1941-2001. Huddinge: H-felt förlag 2001.

Per-Olof Persson: "Bygg om själv: Fleischmanns MV 9 till SJ litt Z65." i Allt om Hobby nr 7/1977 (Konvertering i H0).

Krister Brandt: "Tåganmälan." i Allt om Hobby nr 6/1988, s. 26 (Snabbtitt på Jecos första Z65).

Bo Japlin: "Hifi-ombyggnader i H0. Z65 på byggbordet." i Krister Brandt (red.): Modelltåg -90. Idébok för miniatyrrallare. Stockholm: Allt om Hobby 1989 (Uppgradering av Jecos första Z65).

Rutger Friberg: "Det våras för Z 65." i Allt om Hobby nr 4/2003 (Recension av det nya underredet till Jecos första Z65).

"Svenska lokomotorer i höst." i Allt om Hobby nr 6/2014, s. 11 (Notis om Jecos nya Z65/Z70).

Jocke Sannagård: "Z65 från Jeco." i Allt om Hobby nr 6-7/2016 (Recension).

Redaktionen: "Jeco littera Z65 i H0." i Modelljärnvägsmagasinet nr 27/2016 (Snabbtitt och ritning).
