Historik

När NSB hade anskaffat starkare lok för sträckan Riksgränsen-Narvik på Malmbanan, behövde littera Ma påskjutlok för att ta sig förbi Abisko med tomtågen. För att slippa påskjutning skaffade SJ fem starkare lok för malmtrafiken 1908-9, som fick littera R. Loken, som var Sveriges starkaste kolvånglok, hade fem drivaxlar, fyraxlig tender, sluten hytt, Walschaerts slidstyrning, överhettning och malmtågsbroms, d.v.s. tryckluftbroms system New York. Loken sattes in i malmtrafiken tills hela malmbanan var elektrifierad 1922-23, varefter R-loken överfördes till godstrafik på norra stambanan. När eldriften utökades även där såldes två R-lok till GDJ 1935, där de fick littera R3. Ett av dessa återkom till SJ vid förstatligandet 1948. Sista tjänstgöring för R-loken blev 1961-62 på Dalabanorna.

Huvuddimensioner

Löb: 19,85 m
Hjulbas (lok och tender): 14,80 m
Tjänstevikt: 84,8+45,2 ton
Axeltryck: 17,0 ton
Dragkraft: 18,8 Mp
Sth: 50 km/h
Broms: Tryckluft New York, senare Kunze-Knorr
Axelföljd: E-4
Kolförråd: 4.0 ton
Vattenförråd: 20,0 m3

Bilder

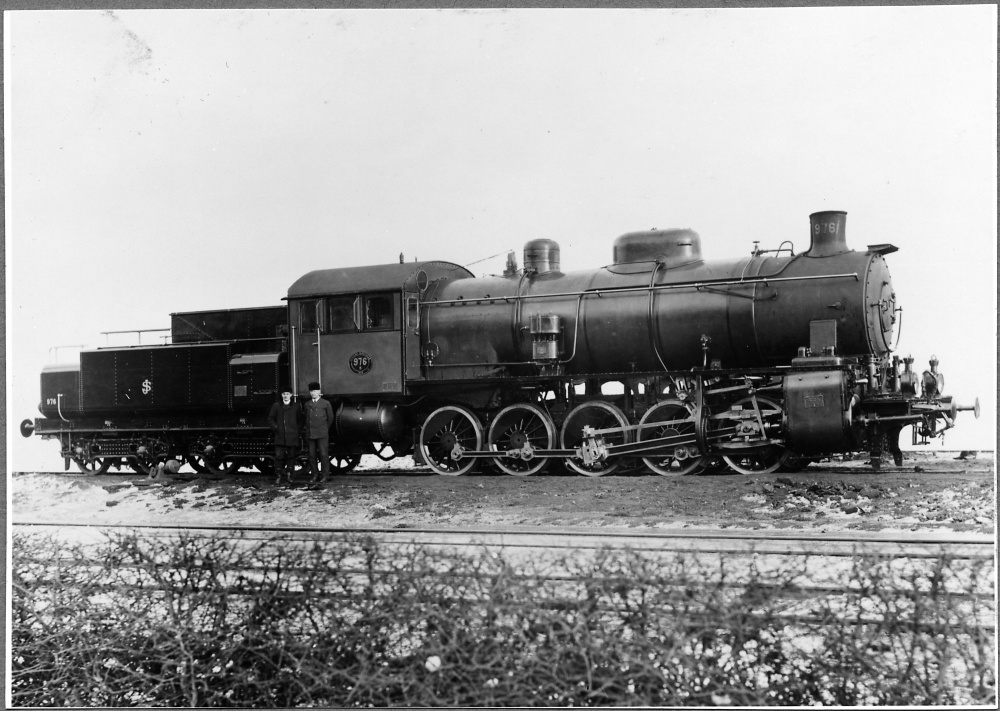

SJ R 976

SJ R 976, leveransfoto. Källa Digitalt museum JvmKDAJ07807

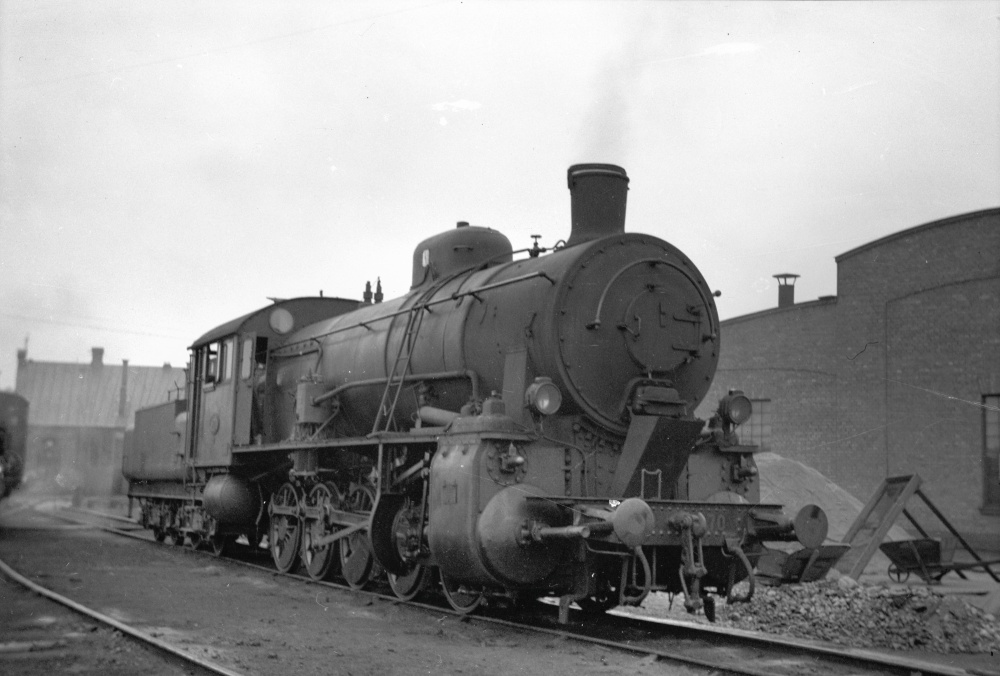

GDJ R3 70

GDJ R3 70, tidigare SJ R 975. Källa Digitalt museum JvmKBIA05615

Litt R i modell

Skala H0

Wiki-sidor om lok

Lok
Svenska lok
GDG (Portalsida om GDG)

Tryckta referenser - förebild

Ulf Diehl, Ulf Fjeld & Lennart Nilsson: Normalspåriga ånglok vid Statens Järnvägar (SJK 13). Växjö: Svenska Järnvägsklubben 1973.

GDG: "Lokomotiv och motorvagnar." i Förteckning över rullande materiel. Författaren 1939-1946.

"SJ litt R. Sveriges största ånglok." i Skarvjärnet nr 2/1967 (Beskrivning och ritning).

Tryckta referenser - modell

Leif Dahl: "R-loksdrift in i 2000-talet." i Christer Engström, Rutger Friberg & Lars Olov Karlsson (red.): Allt om modelltåg 4. Fjärde modelljärnvägsboken. Stockholm: Allt om hobby 2004 (Scratchbyggt R-lok i H0, med tender från Hobby-Teknik).

Anders Linde: "Svenska lokmodeller. SJ littera N och R." i Modelljärnvägsmagasinet nr 26/2016 (Scratchbyggd R).

"R-lok från Lokmodeller." i Allt om Hobby nr 6/2017 (Notis).

Webreferenser

Historiskt.nu: Malmbanan, Sverige & Norges Järnväg, Ofotbanen

Svenska lok: SJ littera R

Lokmodeller.se (Modell i H0).
