Historik

För att möta en ökad tung godstrafik på de norrländska huvudlinjerna i början på 1950-talet behövdes ett nytt lok, som även skulle klara av tyngre persontåg. Med utgångspunkt i M-loket konstruerades ett nytt sexaxligt boggilok som fick littera Ma. SJ tog emot 32 Ma-lok mellan 1953 och 1960. Ma-loket fick jämfört M-loket moderniserat utseende, och en utvecklad konstruktion, och hade under hela sin tid hos SJ ett normalt färgschema med SJ röd 92. Alla Ma hade strömavtagare typ LLXJE 135. Ma-loken kom att bli mycket uppskattade av personalen. Från början sattes Ma-loken in i snälltåg Stockholm-Boden och godståg Ånge-Boden. På 1970-talet moderniserades Ma-loken genom att den vänstra dörren på förarhytten flyttades längre bak och strålkastarna byttes ut mot Marchalstrålkastare. De 26 Ma-lok som SJ hade kvar 1991 överfördes till TGOJ.

TGOJ valde också Ma-lok till den tunga malmtrafiken mellan Grängesberg och Oxelösund. Mellan 1953 och 1958 levererades nio Ma-lok till TGOJ, som skilde sig från SJ's endast genom att ha runda sidofönster och utrustning för multipelkörning. TGOJ's lok var från början gröna med ett stort "TGOJ" på sidan och gula dekorlinjer. I slutet på 1960-talet målades de om i ett orange färgschema med vita dekorlinjer. Loken moderniserades på liknande sätt som SJ's 1977-79, med flyttad hyttdörr och Marchalstrålkastare.

De från SJ övertagna loken fick littera Ma2 på TGOJ. TGOJ kom att använda ett tiotal av Ma2 och sina Ma i sin nya roll som godsoperatör. Tre lok såldes till BK-tåg, senare övertagna av Railcare och Netrail. I slutet av 1990-talet målades Ma-loken i ett nytt färgschema i blått och ljusgrönt i flera varianter. Green Cargo tog över TGOJ 2011, och 2012 började Ma-loken avvecklas. De flesta såldes till museiföreningar, men fyra lok såldes till Norsk Transport AS och fem lok till Stambanans vänner. Flera av dessa går fortfarande i trafik i Norge och Sverige. Netrails tre lok såldes 2017 till Svensk Tågkraft.

Huvuddimensioner

Löb: 16,8 m
Hjulbas: 11,8 m
Tjänstevikt: 104,4 ton
Axeltryck: 17,4 ton
Effekt: 3960 kW
Sth: 105 km/h
Broms: tryckluft
Axelföljd: Co'Co'

Bilder

SJ Ma 832.jpg

SJ Ma 832 I Forsmo 1972. Källa Digital museum JvmKBDB14343:02

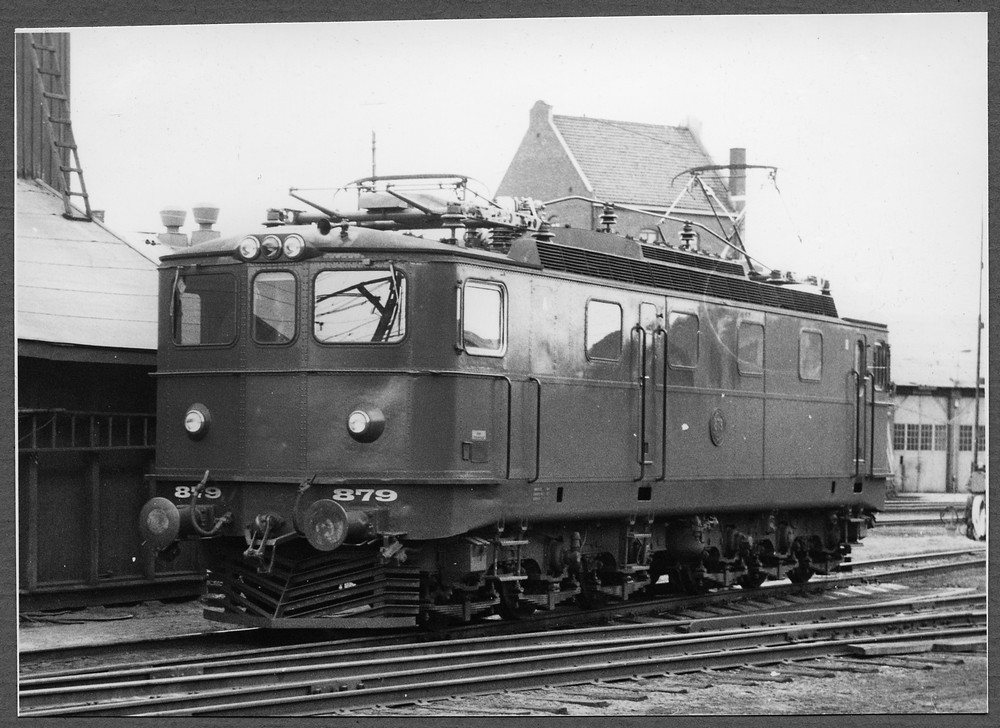

SJ Ma 879, moderniserad med flyttad dörr och Marchalstrålkastare. Källa Samlingsportalen Jvm.KDAJ08909

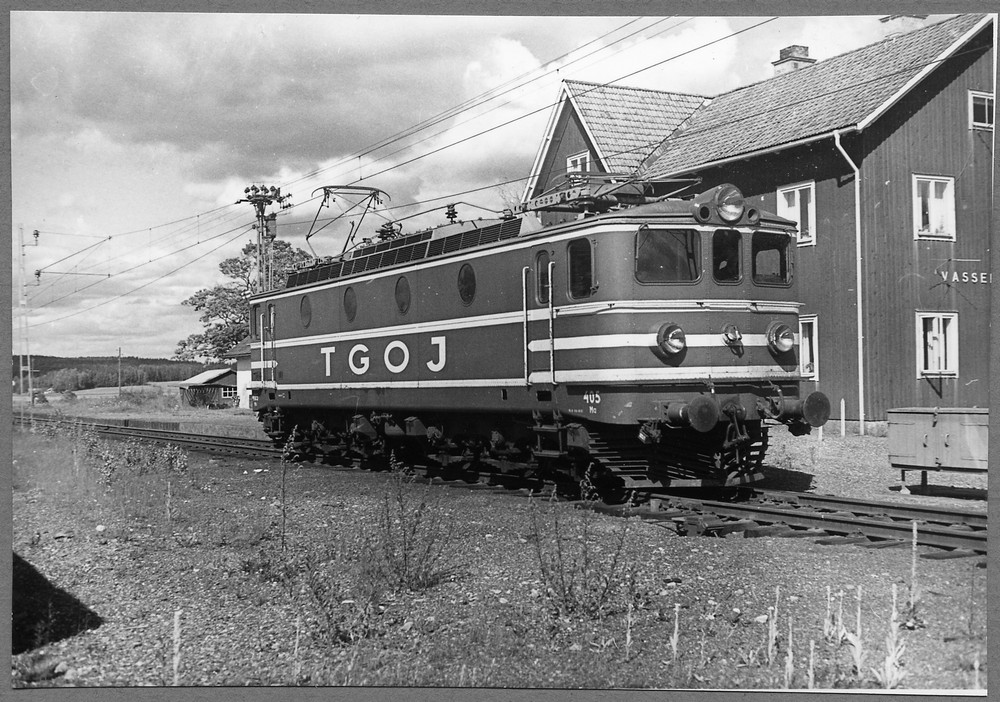

TGOJ Ma 405 i Vasselhyttan 1965, dosan mellan strålkastarna är för multipeldrift. Källa Samlingsportalen Jvm.KDAJ04533

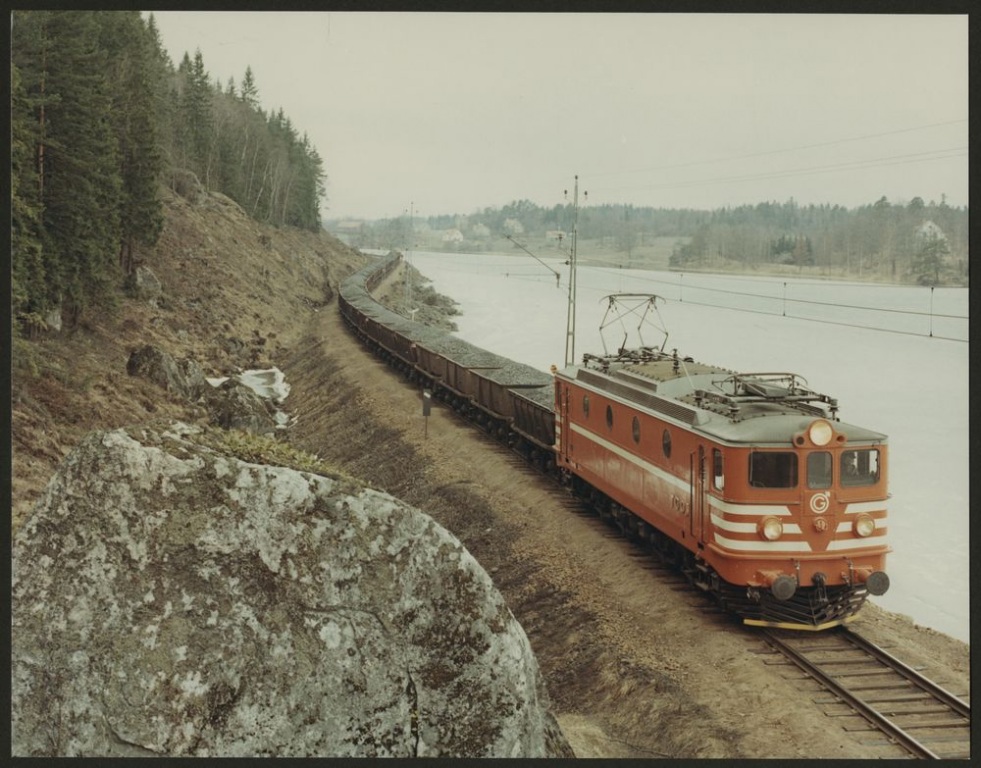

TGOJ Ma 402 på linjen mellan Mellösa och Flens övre. Källa Samingsportalen Jvm.KDAM04545

Litt Ma i modell

Skala H0

  • Hobby-Teknik
    - Katalognummer E13 SJ litt Ma etsplåt (1971).
    - Katalognummer B5 SJ litt Ma etsad byggsats endast korg (1991).
    - Katalognummer B5 TGOJ litt Ma etsad byggsats endast korg (1991).
  • Brimalm har producerat ett underrede för en Ma (1992).
  • AH Mässingschassi har haft ett underrede för Hobby-Tekniks Ma (1996).
  • Jeco byggsatser och färdigmodeller i vitmetall med korg från DJH och Roco-drivning, katalognummer J12
    - TGOJ litt Ma2 826 brun med Marchalljus, AC & DC (1998).
    - TGOJ litt Ma2 882 brun med Marchalljus, AC & DC (1999).
    - SJ litt Ma 825 brun med stora ljus, AC & DC (1999).
    - SJ litt Ma 830 AC & DC (1999).
    - TGOJ litt Ma2 876 blå & grön med Marchalljus, AC & DC (1999).
    - TGOJ litt Ma 408 grön & gul med stora ljus.
    - TGOJ litt Ma 402 orange & vit med stora ljus.


TGOJ Ma 408 ur Jecos första serie i ursprunglig målning. Källa da915.
  • Jeco med lackad korg i samarbete med DJH, Roco-drivning. Samtliga med moderniserad korg med Marchalljus.
    - Katalognummer Ma-A51 (DC), Ma-B51 (AC) SJ litt Ma 788 eller 789 byggsats med plastkorg, brun (2010).
    - Katalognummer Ma-A52 (DC), Ma-B52 (AC) SJ litt Ma 875 eller 879 byggsats med plastkorg, brun (2010).
    - Katalognummer Ma-A56 (DC), Ma-B56 (AC) TGOJ litt Ma2 876 byggsats med plastkorg, blå & grön (2010).
    - Katalognummer Ma-A876 (DC), Ma-B876 (AC) TGOJ litt Ma2 876 färdigmodell med vitmetallkorg, blå & grön (2011).
    - Katalognummer Ma-A876 (DC) TGOJ litt Ma2 876 färdigmodell med plastkorg, blå & grön (2011).
  • Jeco färdigmodeller med egen drivning. Samtliga med moderniserad korg med Marchalljus.
    - Katalognummer MA-A110 (DC), MA-A160 (DCC ljud), MA-B110 (AC), MA-B160 (MFX ljud) SJ litt Ma 828 brun (2013).
    - Katalognummer MA-A111 (DC), MA-A161 (DCC ljud), MA-B111 (AC), MA-B161 (MFX ljud) SJ litt Ma 879 brun (2013).
    - Katalognummer MA-A112 (DC), MA-A162 (DCC ljud), MA-B112 (AC), MA-B162 (MFX ljud) SJ litt Ma 831 brun (2013).
    - Katalognummer MA-A113 (DC), MA-A163 (DCC ljud), MA-B113 (AC), MA-B163 (MFX ljud) SJ litt Ma 831 brun (2013).
    - Katalognummer MA-A510 (DC), MA-A560 (DCC ljud), MA-B510 (AC), MA-B560 (MFX ljud) TGOJ litt Ma2 882 blå & grön (2013).
    - Katalognummer MA-A520 (DC), MA-A570 (DCC ljud), MA-B520 (AC), MA-B570 (MFX ljud) TGOJ litt Ma2 876 blå & grön (2013).
    - Katalognummer MA-A521 (DC), MA-A571 (DCC ljud), MA-B521 (AC), MA-B571 (MFX ljud) TGOJ litt Ma2 833 blå & grön (2013).
    - Katalognummer MA-A610 (DC), MA-A660 (DCC ljud), MA-B610 (AC), MA-B660 (MFX ljud) NR litt Ma 827 vit & mörkblå märkt "Netrail" (2013).
    - Katalognummer MA-A620 (DC), MA-A670 (DCC ljud), MA-B620 (AC), MA-B670 (MFX ljud) BK-tåg litt Ma 825 ljusblå, vit & mörkblå (2013).
    - Katalognummer MA-A621 (DC), MA-A671 (DCC ljud), MA-B621 (AC), MA-B671 (MFX ljud) NR litt Ma 825 vit & mörkblå märkt "Netrail" (2013).


TGOJ Ma2 833 ur Jecos tredje serie, i blå och grön målning. Källa da915.
  • Jeco färdigmodeller i leveransutförande
    - Katalognummer MA-A240 (DC), MA-B240 (AC) TGOJ litt Ma 405 orange & vit (2018).
    - Katalognummer MA-A242 (DC), MA-B242 (AC) TGOJ litt Ma 401 grön & gul (2018).
    - Katalognummer MA-A244 (DC), MA-B244 (AC) TGOJ litt Ma 408 grön & gul (2018).
    - Katalognummer MA-A250 (DC), MA-B250 (AC) SJ litt Ma 833 brun (2020).
    - Katalognummer MA-A251 (DC), MA-B251 (AC) SJ litt Ma 829 brun (2020).
    - Katalognummer MA-A252 (DC), MA-B252 (AC) SJ litt Ma 788 brun (2020).
    - Katalognummer MA-A253 (DC), MA-B253 (AC) SJ litt Ma 875 brun (2020).
    - Katalognummer MA-A254 (DC), MA-B254 (AC) SJ litt Ma 826 brun (2020).
    - Katalognummer MA-A256 (DC), MA-B256 (AC) SJ litt Ma 874 brun (2020).
    - Katalognummer MA-A258 (DC), MA-B258 (AC) SJ litt Ma 880 brun (2020).


SJ Ma 833 ur Jecos fjärde serie, i brun målning. Källa Jeco.

Skala N

Skala Z

  • 2021 släppte Freudenreich Feinwerktechnik en Ma till 2022, katalognummer 46.136.01.

Wiki-sidor om lok

Lok
Svenska lok
TGOJ (Portalsida om TGOJ)

Tryckta referenser - förebild

Tore Nordin, Lennart Wretman & Ove Grundstedt: Svenska ellok. En bok om det svenska ellokets historia (SJK 67). Stockholm: Svenska Järnvägsklubben 1998.

"SJ littera Ma." i Allt om Hobby nr 7/1978 (Ritning).

Sören Svensson: "SJ elektrolok litt Ma." i järnvägar! nr 1/1984 (Beskrivning och ritning).

Jens Dahlström & René Sjöstrand: "Ett ellok sett från ovan." i Krister Brandt (red.): Modelltåg -98. Projekt. Stockholm: Allt om Hobby 1997 (Om strömavtagare och övriga detaljer på ett elloks tak).

Erik Sundström & Christer Fredriksson: TGOJ lok och vagnar. Malmö: Frank Stenvalls förlag 2016 (Beskrivning och ritning).

Tryckta referenser - modell

Jan-Erik Heikefelt: Svenska modelltåg skala 1:87. 1941-2001. Huddinge: H-felt förlag 2001.

Krister Brandt: "Allt om hobby synar. Superdriv i H0-skala." i Allt om Hobby nr 8/1992 (Recension av Brimalm-drivar till D, Ma, Ra och X10).

Rutger Friberg: "Firma Mässingschassi gör entré." i Allt om Hobby nr 7/1996, s. 48 (Starten och konstruktionspriciper samt Ma och Mg).

Rutger Friberg: "Nytt från Entec." i Allt om Hobby nr 8/1997, s. 82 (Banröjare för Mg och Ma).

Kenneth Jonsson: "Projekt TGOJ littera MA." i Krister Brandt (red.): Modelltåg -98. Projekt. Stockholm: Allt om Hobby 1997 (Scratchbygge av en Ma i skala 0).
Kenneth Jonsson: "Projekt TGOJ Ma i nollan. Del 2." i Krister Brandt (red.): Modelltåg -99. ...och i morgon är pappa stins. Stockholm: Allt om Hobby 1998.

Jörgen Edgar : "Bygg SJ ellok Ma i N-skala!" i Modelljärnvägsmagasinet nr 1/2009 (Scratchbygge i plast, ritning).

Christer Engström: "Motor i Ma." i Christer Engström, Rutger Friberg & Lars-Olof Karlsson (red.): Allt om Modelltåg 9. Tips för modelljärnvägen. Stockholm: Allt om Hobbys bokförlag 2009 (Ny motor i Jecos Ma från 2008 för bättre gång).

Redaktionen: "Jeco Ma i H0." i Modelljärnvägsmagasinet nr 14/2013 (Recension av Jecos Ma från 2013).

Jocke Sannagård: "Efterlängtat Ma-lok från Jeco." i Allt om Hobby nr 1/2014 (Recension).

"Mer TGOJ från Jeco." i Allt om Hobby nr 3/2018, s. 19 (Notis).

Joakim Sannagård: "Malmlok från Jeco." i Allt om Hobby nr 6/2019 (Recension av TGOJ-loken).

"Brunt från Jeco i 1:87." i Allt om Hobby nr 1/2020, s. 23 (Notis om SJ-versionen).

Redaktionen: "Nyhetssvepet: Mer Ma från Jeco." i Modelljärnvägsmagasinet nr 40/2020, s 6 (Presentation av SJ-varianten med stora lyktor).

"FR-model." I Modelljärnvägsmagasinet nr 48/2022, s. 8 (Flera Ma i skala Z från Freudenreich Feinwerktechnik).
